Lightmatter在OCP APAC亮底牌：AI训练集群超50%算力被互联吞掉，开放光子架构瞄准MFU 65%

8月11日开幕的台北OCP APAC峰会上，光计算公司Lightmatter甩出了一组让AI基础设施圈坐不住的数字：大规模AI训练集群因互联开销损失超过一半可用算力，模型算力利用率（Model FLOPS Utilization, MFU）仅为38%至43%。

该公司同步抛出了自己的解法——一套名为Open Silicon Photonics for AI Systems的，目标将MFU拉升至55%至65%，并将系统规模从72颗XPU扩展到1024颗以上。

这意味着，客户花数十亿美元采购的GPU，有相当比例的实际算力"在等数据"——等铜互联把数据从一颗芯片搬到另一颗。

不问谁卖下一块GPU，问谁能让GPU不再闲置

"AI不仅有GPU短缺，还有GPU利用率问题。"关注AI基础设施的投资机构Goblin Capital在社交平台上，直指市场对GPU利用率的忽视：花数十亿美元买NVIDIA加速器，仍有大量算力空转，因为数据在芯片之间移动不够快。

Goblin Capital把矛头指向了铜互联的物理极限——在112G PAM4速率下，铜缆有效传输距离约为2米；升至448G PAM4后，这一距离骤降至不到25厘米。该机构的结语指向投资逻辑的转换："大多数投资人还在问谁卖下一块GPU，更好的问题可能是——谁能让这些GPU不再闲置？"文末点名了整个光学互联供应链：Lumentum、Coherent、AOI、Sivers Semiconductors和Tower Semiconductor。

这一判断有更早的行业回响。今年3月，Dell'Oro Group副总裁Sameh Boujelbene在Lightmatter时便指出，互联结构已成为AI数据中心堆栈的"主要瓶颈"，而像Lightmatter提出的开放协作式CPO标准，对弥合技术与供应链缺口"至关重要"。

两个月前，NVIDIA在GTC Taipei 2026上宣布NVLink Fusion将扩展至光子互联，Lightmatter同日Passage互联方案和Guide激光器已进入NVLink Fusion生态。

铜互联撞墙，光互联从一个选项变成一道必答题

铜互联的物理极限不是秘密，但Lightmatter在OCP APAC给出的量化边界比行业共识更尖锐：从112G到448G PAM4，每次速率翻倍，可用传输距离近乎指数级收缩。当单颗XPU带宽需求随域规模同步增长时，电互联的"海岸线瓶颈"——芯片I/O只能沿封装边缘排布，带宽随周长线性增长而芯片面积按平方增长——直接卡死了域内加速器数量。

这正是Lightmatter八年来押注光子互联的逻辑起点。该公司创始人兼CEO Nick Harris在6月的中写道："光子不是限制因素——单根光纤通过密集波分复用（DWDM）可以承载数Tbps，光子芯片表面密度远远超过这个水平。瓶颈在于你能向光子界面输送多少电带宽。"Lightmatter的答案是把电光转换移出芯片边缘，通过3D堆叠将I/O铺满整个芯片面积。

Lightmatter在OCP APAC的演讲摘要中还披露了一个关键可靠性数据：超大规模CPO已在生产中得到验证，达到260万小时MTBF（平均无故障时间）。但现有CPO实现均为各厂封闭方案。Lightmatter此次传递的核心信号是：该开放了。

开放光子架构的底牌：不限定技术路线，只定义接口契约

Lightmatter在OCP APAC披露的Open Silicon Photonics for AI Systems并非一套具体的硬件规格，而是一个技术无关的光子互联架构。它定义的是接口契约和无源基础设施——面板、光纤配线架、走线槽和外部激光源机架——链路规格覆盖从单波长DR到16波长DWDM，横跨CPO、NPO、XPO和CPX四种光引擎类别，适配XPU和交换机平台。

架构的量化目标同样明确：RAS增强后的系统规模从72颗扩展至1024颗以上XPU，MFU达到55%至65%，每比特能耗低于5pJ，且光纤接口跨代不变。

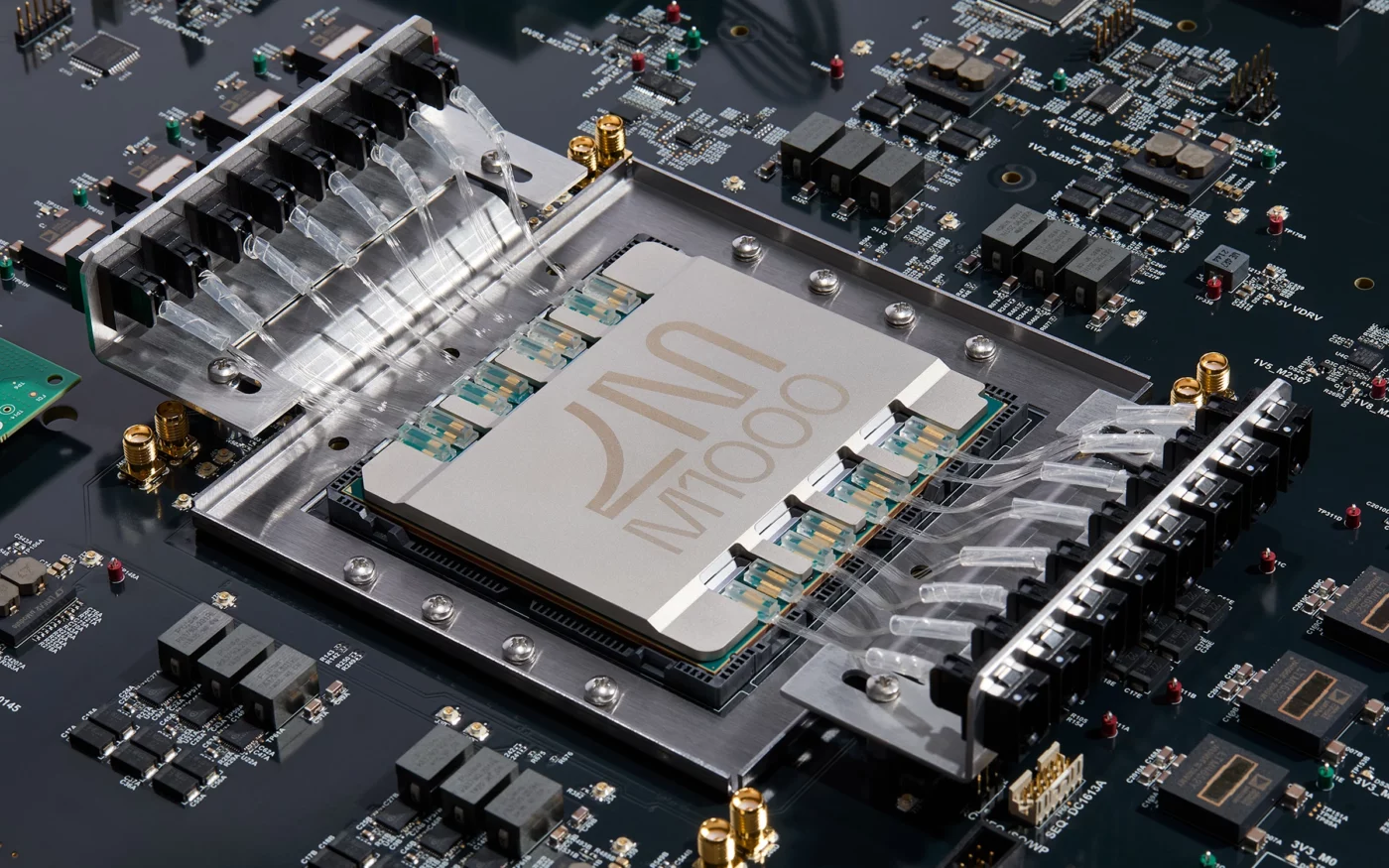

支撑这套架构的硬件底座是Lightmatter的两大产品线。光子互联平台分L系列和M系列：L系列覆盖近封装、板上和共封装三种形态；则是一块4000mm²的3D光子中介层，将I/O从芯片边缘解放到整个芯片面积，在114 Tbps总带宽下实现2.3 pJ/bit的系统级能效（含激光功耗）。Guide外部激光源基于VLSP（Very Large Scale Photonics）技术，单个Guide 1模块在一颗光子芯片上整合数百颗激光二极管，在16波长DWDM网格上支撑51.2 Tbps的I/O。

不过，Lightmatter并未在OCP APAC现场发布新硬件。此次亮相的核心是架构蓝图和开放标准路线图。用Lightmatter生态发展总监Bijan Nowroozi在演讲摘要中的话说："规格由我们共同起草，实现路径由我们各自走出。"

光子互联的竞争不在技术路线，在谁能拉起一个真生态

过去两年，光互联赛道已明显分层。一批公司押注专有CPO方案，试图用垂直整合锁定大客户；另一批公司则向OIF、IEEE和OCP等标准组织靠拢。Lightmatter选择了后者，而且步伐在加快。

今年3月，它在OCP框架下发起CPO参考架构倡议，首批站台的生态伙伴包括Celestica、Corning、Dell、Flex、富士康互联技术、Hyve Solutions、Keysight、Qualcomm和QCT（广达云技术）。

每家给出的背书角度不同——Corning强调"从可插拔到集成光学的过渡需要开放参考架构"，富士康直言"CPO缺乏标准化是广泛应用的重大障碍"，Qualcomm则指出"共封装光学的共享参考架构对于培育多样化生态至关重要"。

6月，NVIDIA选择Lightmatter进入NVLink Fusion生态，等于给了光子互联一条确定性的规模出货路径。NVLink Fusion是NVIDIA连接数千颗GPU的统一scale-up fabric，Lightmatter的Passage L20和M系列将进入这个市场。

到8月OCP APAC，Lightmatter的叙事已经从"我们有光子技术"升级为"我们有开放标准，APAC供应链可以直接参与起草"。现场披露的背景数据——50余家APAC供应商已在构建AI MHS系统——暗示了一个清晰的商业逻辑：与其等硅谷制定标准，不如让正在造硬件的亚洲供应链参与共建。

下一代AI工厂的瓶颈，不在算力在互联

Lightmatter此次OCP APAC演讲的标题是"从超大规模验证到开放生态"，但现场真正击中听众的可能是摘要里那句不起眼的表述：铜在112G能跑2米，到448G只能跑不到25厘米。物理定律不会为AI让路。

当训练集群的MFU长期徘徊在40%以下，追加GPU预算只是往一个漏水的桶里倒水。Lightmatter的开放光子架构能不能兑现55%至65%的MFU目标，取决于它能否在OCP框架下把50多家APAC供应商、NVIDIA的scale-up战略和超大规模客户的部署需求拧成一股绳。

AI基础设施的瓶颈正在从计算层迁移到互联层，而光子学是这个迁移里少数带宽密度不受海岸线物理约束的路径。
